Производство узлов трубопроводов

Узлы трубопроводов —
с завода, а не с площадки

Изготавливаем трубные узлы и блоки по вашим чертежам, проектной документации или 3D-модели. Опрессовываем каждый узел и отгружаем готовым к блочному монтажу.

Конструкционные, магистральные и нержавеющие стали
0,1 мм
точность изготовления
100%
узлов проходят опрессовку
НАКС
аттестованные технологии сварки
Среди заказчиков
Номенклатура

Что изготавливаем

Полный спектр трубных узлов и элементов обвязки из конструкционных и нержавеющих сталей. Стандартные изделия по ГОСТ и нестандартные — по вашим чертежам.

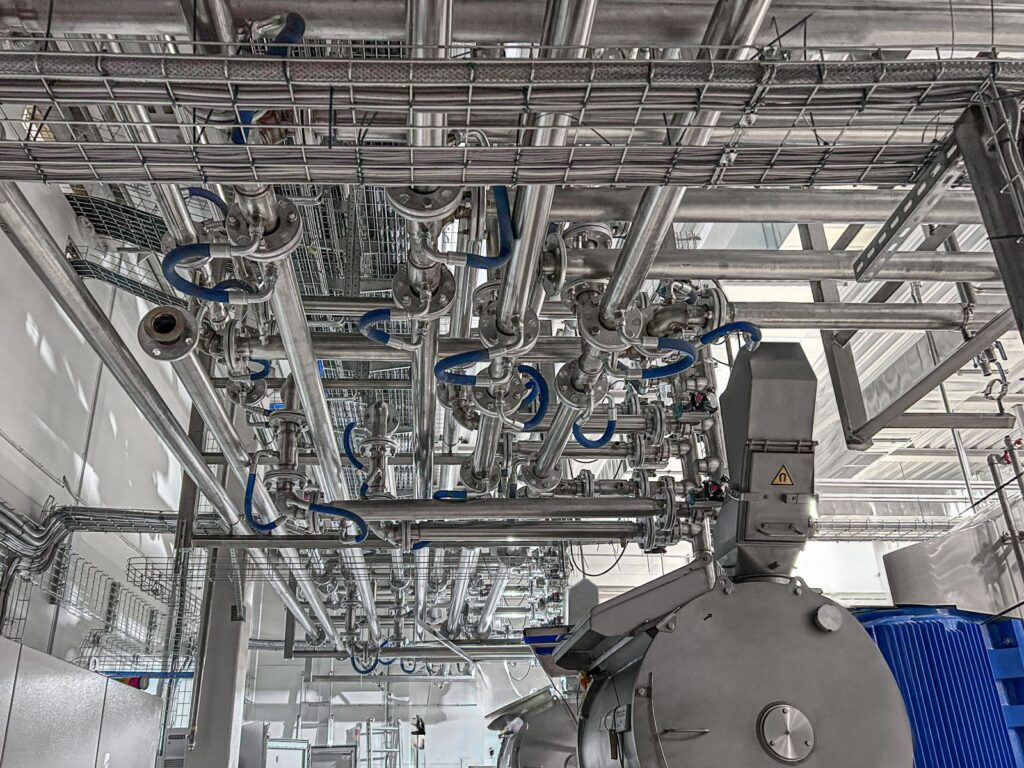

Трубные узлы и блоки

Трубные узлы и блоки

Сборные узлы трубопроводов по чертежам и проектной документации под блочный монтаж.

по КМД / 3D-модели

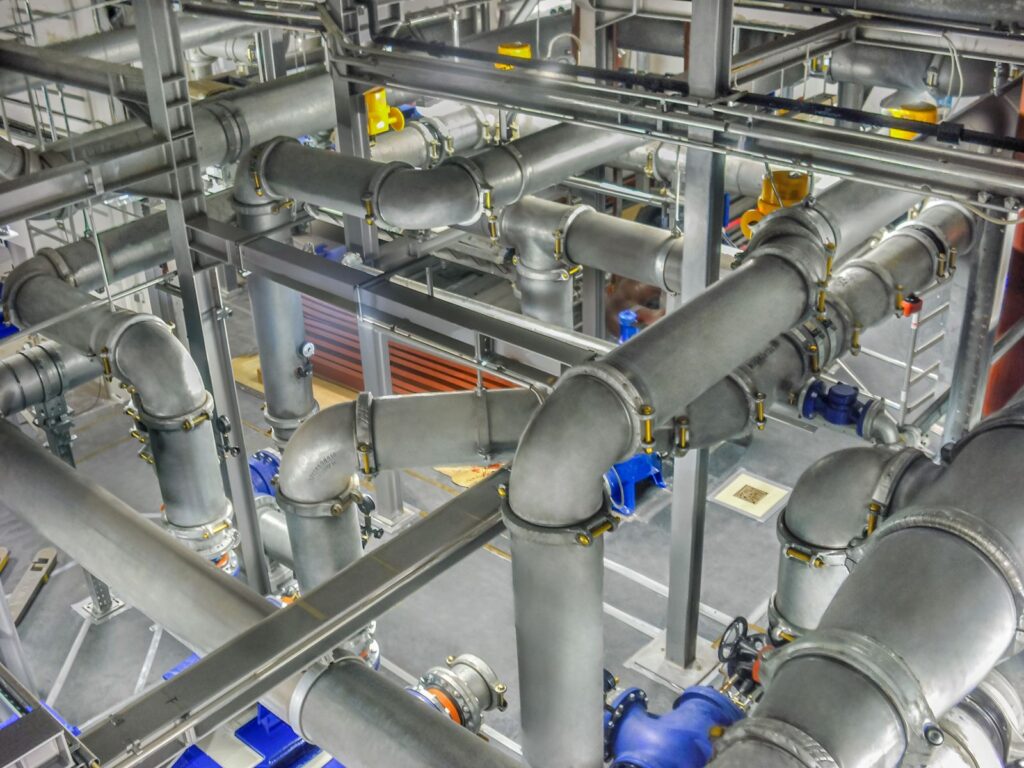

Смесительные коллекторы

Смесительные коллекторы

Коллекторы для подключения насосов, теплообменников и технологического оборудования.

под задачу заказчика

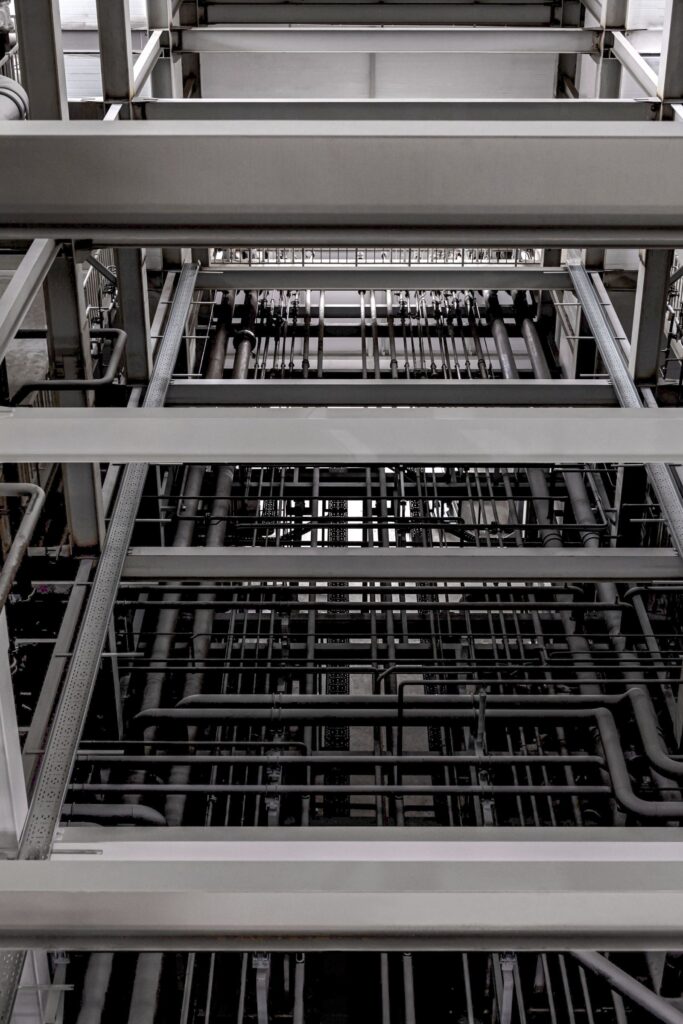

Измерительные участки

Измерительные участки

Контрольно-измерительные участки трубопроводов производственных линий.

под КИП заказчика

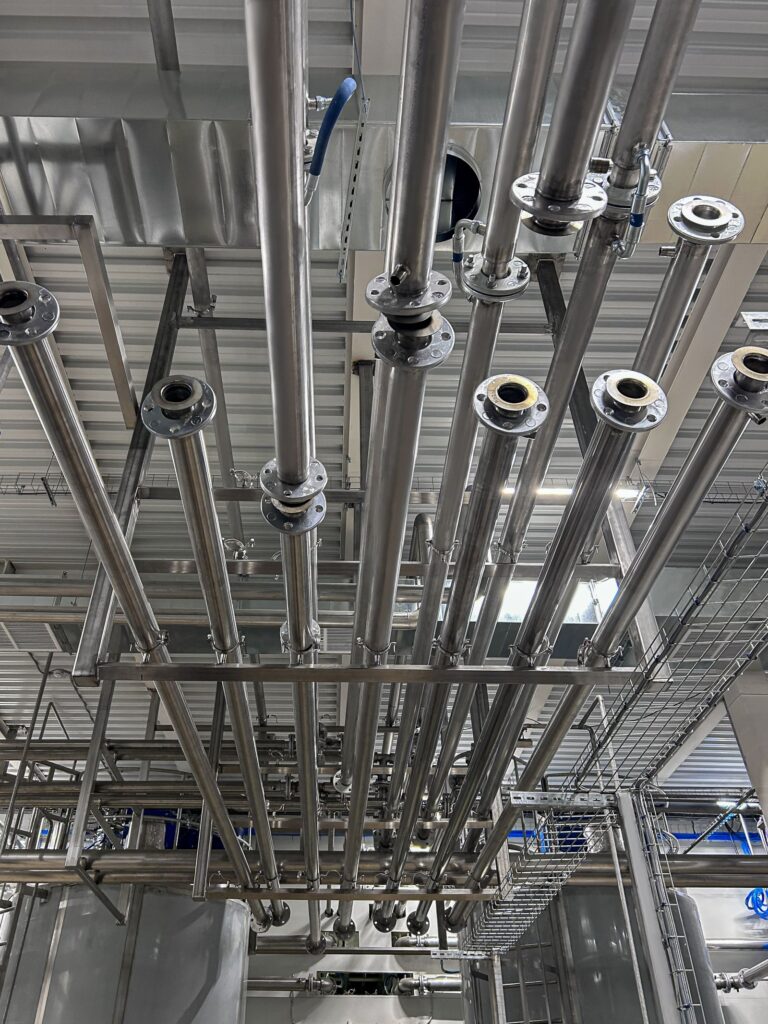

Фитинги фланцевые

Фитинги фланцевые

Отводы, тройники, переходы, крестовины. Стандартные и нестандартные размеры.

сталь / нержавейка

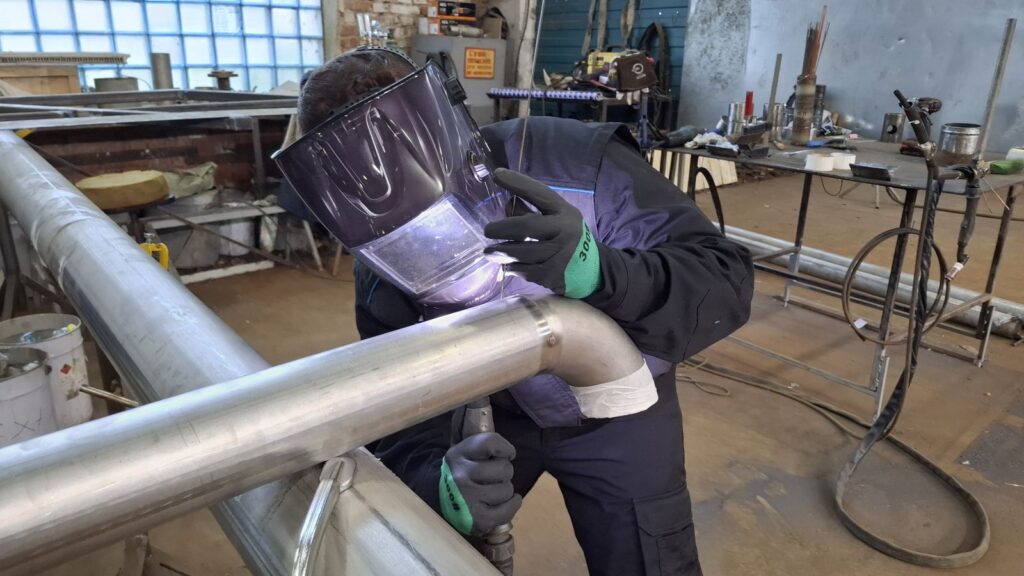

Компенсационные патрубки

Компенсационные патрубки

Патрубки с фланцами для обвязки оборудования и компенсации монтажных допусков.

по размеру объекта

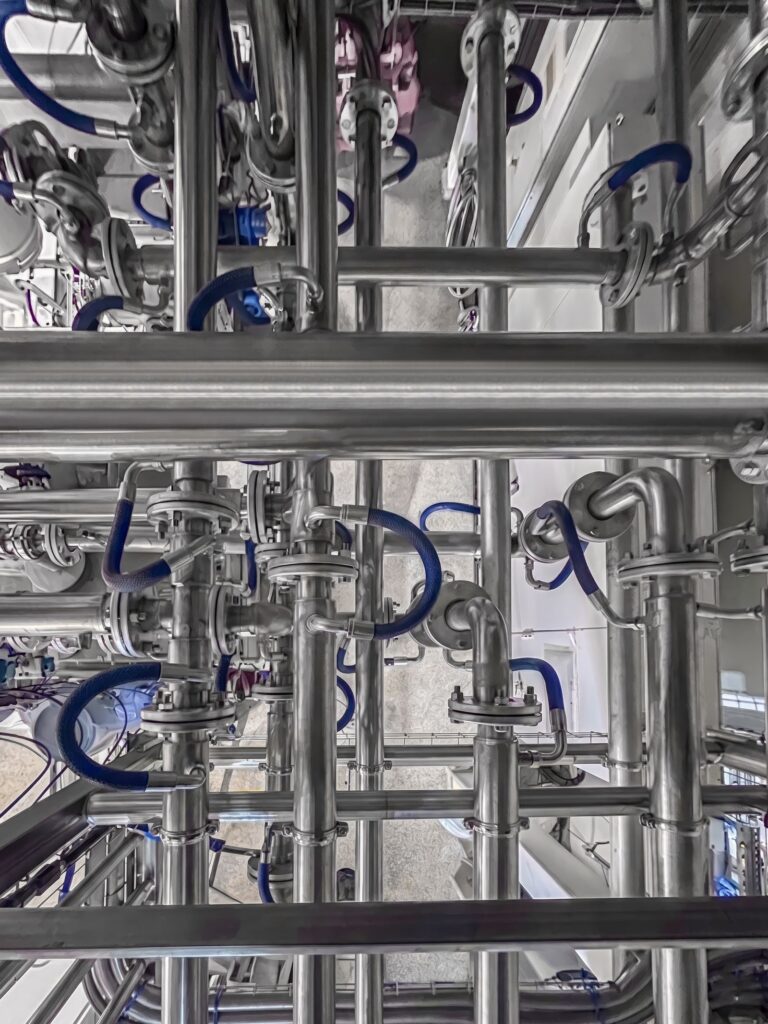

Гидроразделители и грязевики

Гидроразделители и грязевики

Гидравлические разделители, грязевики и шламоотделители для инженерных систем.

с паспортом изделия
Производство

Как изготавливается узел

Полный цикл на одном производстве — от чертежа или 3D-скана до опрессованного и промаркированного узла, готового к отгрузке.

Чертёж или 3D-скан

Принимаем КМД и проектную документацию. Под существующую обвязку — выезжаем и снимаем геометрию 3D-сканером для точной подгонки.

Лазерный раскрой

Режем трубу лазером с точностью 0,1 мм и готовим кромки под сварку. Ровная геометрия реза снижает доводку и напрямую влияет на качество сварного шва.

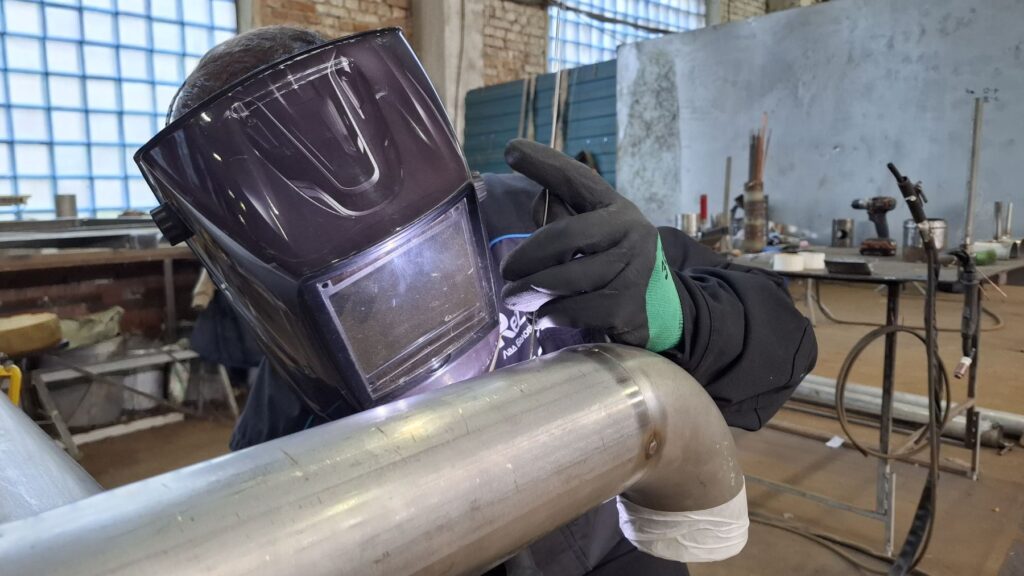

Узловая сборка и сварка

Собираем узел и варим аргонодуговой сваркой по аттестованным НАКС технологиям. Для нержавеющих сталей — последующая очистка и пассивация швов.

Контроль и опрессовка

Каждый узел проходит неразрушающий контроль сварных швов и гидравлические испытания избыточным давлением. На изделие оформляется акт опрессовки.

Подготовка и отгрузка

Дробемётная обработка поверхности, маркировка, паллетирование. Узел комплектуется паспортом и протоколами и отправляется в любой регион России.

Материалы

Марки сталей

Работаем с конструкционными, магистральными и нержавеющими сталями. Марка подбирается под систему, проектную документацию и условия эксплуатации.

Конструкционные стали
Ст20 09Г2С Ст10 / Ст15
Магистральные стали
17Г1С
Нержавеющие стали
12Х18Н10Т AISI 304 AISI 316 AISI 321
Сварка под материал

Аргонодуговая сварка (TIG) и полуавтомат в среде защитного газа — под материал и толщину стенки. Для нержавеющих сталей — очистка и пассивация швов после сварки. Все технологии аттестованы НАКС; на каждый узел оформляется протокол сварных соединений.

Почему SW-Pipe

Почему узлы стоит заказывать у нас

Не перепродаём изготовление — производим сами, на своём заводе, своим штатом. Это даёт контроль над сроком, точностью и качеством шва на каждом этапе.

3D-сканирование

Снимаем фактическую геометрию обвязки сканером. Узел встаёт на место без подгонки по месту — критично при замене и дооснащении.

Лазерная резка

Раскрой труб лазером с точностью 0,1 мм. Ровная кромка под сварку — меньше доводки, выше качество шва.

Параллельно с площадкой

Узлы изготавливаются в цеху, пока на объекте идёт подготовка. К началу монтажа всё готово — меньше простоев.

Свой штат, без субподряда

Сварка, контроль и сборка — собственные аттестованные специалисты. Ответственность не размывается между подрядчиками.

Опрессовка каждого узла

Гидроиспытания с актом опрессовки на каждое изделие. На объект приходит проверенный узел, а не заготовка.

Полный пакет документов

Техпаспорта, протоколы сварных соединений и испытаний, сертификат соответствия. Узел готов к сдаче в Ростехнадзор.

Применение

Для каких систем

Изготавливаемые узлы применяются в технологических и инженерных системах промышленных предприятий.

Технологические трубопроводы
Пар и горячая вода
Хладоснабжение и кондиционирование
Водоснабжение ХВС / ГВС
Противопожарный водопровод
Металлургия: газоходы и аспирация
Испытания и документы

Каждый узел проверен и задокументирован

Узел отгружается только после гидравлических испытаний и неразрушающего контроля швов. С продукцией передаётся полный пакет документации.

Аттестованы для работы с:
Технологические трубопроводы Пар и горячая вода Сосуды под давлением НАКС ОХНВП НАКС КО
С каждым узлом передаём:
  • Технический паспорт изделия
  • Протоколы сварных соединений
  • Акт опрессовки (гидроиспытания)
  • Протоколы неразрушающего контроля
  • Сертификат соответствия на материалы

Консультационная поддержка при монтаже

Инструкций по сборке не прикладываем, но при необходимости консультируем вашу бригаду по стыковке и установке узлов на объекте.

Монтаж силами SW-Pipe

Можем не только изготовить, но и смонтировать узлы на вашем объекте — собственным аттестованным персоналом, без субподряда.

Вопросы

Что такое узел трубопровода — и как мы его делаем

Что такое узел трубопровода?

Готовый блок из отрезков труб и соединительных элементов — фланцев, отводов, переходов, тройников, собранный, сваренный и опрессованный на заводе по чертежу. На объект он приходит готовым к установке — остаётся состыковать блоки между собой.

Почему заводская сборка быстрее и надёжнее, чем сварка на площадке?

Заводская сборка снимает главную проблему площадки: пока на объекте идёт подготовка, узлы уже изготавливаются и проходят испытания в цеху — в стеснённых условиях площадки контроль качества шва затруднён, а сроки растягиваются.

Кому подходит услуга?

Проектным и монтажным организациям — нужна заводская сборка узлов под объект. Производствам — обвязка оборудования, коллекторы, измерительные участки. Генподрядчикам — блочная поставка вместо сварки на площадке. Заказчикам с готовым КМД — изготовление точно по чертежу.

В каком виде прислать данные для расчёта?

Подойдёт КМД, проектная документация, эскиз или 3D-модель. Чем точнее документация — тем точнее расчёт стоимости и срока изготовления.

Отгружаете в другие регионы?

Да, в любой регион России. Узел паллетируется и комплектуется паспортом и протоколами перед отправкой транспортной компанией.

Заявка

Получить расчёт по вашим чертежам

Пришлите КМД, проект или эскиз узлов — рассчитаем стоимость и срок изготовления. Чем точнее документация, тем точнее расчёт.

Мы не передаём ваши данные третьим лицам

Проектирование

Нет готовых чертежей?

Выедем на объект, выполним 3D-сканирование и спроектируем узел или обвязку под вашу задачу — с последующим изготовлением и монтажом.
